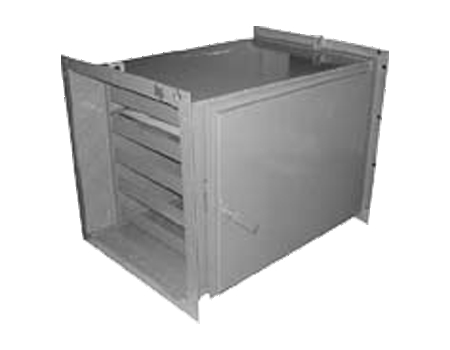

Секція вугільного фільтра типу СУФ

Секція вугільного фільтра призначена для очищення повітря від газоподібних, парових (молекулярних, органічних та неорганічних) забруднень, а також запахів у витяжних системах вентиляції.

Як замовити

Залиште заявку і ми зв’яжемося з вами для уточнення деталей вашого замовлення та підбору необхідного обладнання.

suf 1suf 1

Технічні вимоги та характеристики секцій вугільного фільтра (СУФ)

найменування показника Розмірність Величина
Марка СУФ
0/10 0/20 0/30 0/40 0/60 0/90
Номінальна продуктивність м3/год 2500 5000 7500 10000 15000 22500
Початковий аеродинамічний опір Па 170 ± 10
Рекомендовані параметри експлуатації, температура, не більше
Вологість, не більше		 0С
%		 40
70
Габаритні розміри,
висота мм 605 605 605 1166 1656 1656
ширина мм 582 1076 1570 1112 1112 1606
глибина мм 766 766 766 808 808 808
Маса кг 87 134 199 288 398 554

Загальний пристрій секцій вугільного фільтра (СУФ)

Секція вугільного фільтра складається з металевого корпусу, що має фланець на вході та виході. Отвори у фланцях призначені для з’єднання СУФ з відповідними фланцями вентиляційної системи на болтах через гуму ущільнювача.

Секція має двері, через які здійснюється доступ до фільтруючих елементів, які являють собою комірки, що вставляються П-подібним напрямним в корпус СУФ і ущільнюються в корпусі після закриття дверей. Фільтруючі елементи заповнені гранульованим активованим вугіллям. Герметизація дверей з еаклеєним по її периметру гумовим ущільненням, з корпусом здійснюється шляхом притискання дверей до корпусу рахунок поворотної ручки (ручок). Одночасно відбувається герметизація фільтруючих елементів у корпусі.

Габаритні та приєднувальні розміри секцій СУФ, мм

Код СУФ L L1 H H1 B t1 t2 l l1 n n1 n2
0/10 582 500 605 480 766 250 160 62,5 41 28 2 3
0/20 1076 1000 605 480 766 250 160 62,5 38 36 4 3
0/30 1570 1000 605 480 766 250 160 62,5 35 44 6 3
0/40 1112 1000 1166 1035 808 200 207 65.5 56 48 5 5
0/60 1112 1000 1656 1540 808 200 220 58 56 56 5 7
0/90 1606 1505 1656 1540 808 215 220 58 50,5 64 7 7

Маркування секцій вугільного фільтра (СУФ)

СУФ 0/10П – С-секція;
Вугільного;
Ф-фільтра;
0 типорозмір секції, відповідний типорозміру секції ФяК;
10- кількість фільтруючих елементів (осередків);
П-праве виконання (двері розташовані з правого боку по ходу руху повітря);
Л-ліве виконання (двері розташовані з лівого боку по ходу руху повітря).

Рекомендації щодо експлуатації секцій вугільного фільтра (СУФ)

Як зазначалося вище, секція СУФ призначена для очищення повітря від газоподібних та парових забруднень, які сорбуються дрібнопористою структурою активованого вугілля. Для нормальної роботи СУФ перед нею має бути встановлене попереднє очищення від пилу та дрібнодисперсних аерозолів для виключення забруднення пилом гранул активованого вугілля, що істотно може знижувати сорбційну ємність СУФ і як наслідок ресурс роботи. Для цього повинні застосовуватись фільтри класу не нижче F7 (наприклад, секція кишенькових фільтрів ШКФ з фільтром ФяК класу F7). В ході всього періоду експлуатації, при виконанні вище вказаних рекомендацій, аеродинамічний опір СУФ залишається практично незмінним.
