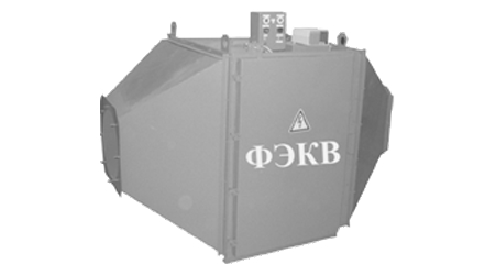

Фільтри електричні типу ФЕКВ

Завдяки особливості конструкції фільтри мають більш високу швидкість фільтрації та надійність в експлуатації порівняно з електрофільтрами інших фірм. Фільтри працездатні та зберігають технічні характеристики при температурі навколишнього повітря не нижче +5 градусів. Максимальна температура повітря, що очищається, повинна бути на 20 градусів нижче температури спалаху рідини, що вловлюється, і не повинна перевищувати 80 градусів. Максимальна концентрація аерозолю в повітрі, що очищається, не повинна перевищувати 300 мг/м3. Навколишнє середовище та повітря, що очищається, не повинні бути вибухонебезпечними і містити агресивних газів і пар.

Технічні вимоги та характеристики електричних повітряних фільтрів (ФЕКВ)

* Фільтри з індексом “А”, наприклад ФЕКВ-5/2А, оснащені автоматичним промивним пристроєм.

Власна споживана потужність фільтрів становить 15-20 Вт на 1000 м3/год повітря, що очищається. Параметри фільтрів визначалися згідно з “Посібником з випробування та оцінки повітряних фільтрів для систем припливної вентиляції та кондиціювання повітря” / М. Стройиздат, 1979.

Загальний пристрій та робота електричних повітряних фільтрів (ФЕКВ)

Фільтри складаються з металевого корпусу, в якому розміщуються осередки електричного фільтра типу ЯЕФ, та джерела живлення. Фільтри з індексом “А” оснащуються автоматичним промивним пристроєм. На комірки фільтрів від джерела живлення подається постійна висока напруга 12 та 6 кВ. Джерело живлення підключається до звичайної мережі 220, 50 Гц.

Очищення повітря здійснюється в осередках електричного фільтра за рахунок попередньої зарядки аерозолів у зоні іонізації, на яку подається напруга 12 кВ, та подальшого уловлювання заряджених аерозольних частинок у зоні осадження. Зона осадження осередку фільтра являє собою набір плоских паралельних пластин, між якими проходить повітря, що очищається. На одну частину пластин подається напруга 6 кВ, інша частина пластин заземлена. Аерозолі, що містяться в повітрі, що очищається, заряджаються в зоні іонізації і потім за рахунок кулонівських сил притягуються і осаджуються на пластинах зони осадження.

При уловлюванні рідких аерозолів вони самопливом стікають із пластин зони осадження в піддон фільтра і через гідрозатвор видаляються з нього. Тверді аерозолі, що уловлюються, накопичуються на пластинах і видаляються при регенерації, періодичність якої залежить від умов експлуатації фільтра. Регенерація фільтрів здійснюється шляхом промивання осередків, що витягуються з корпусу, у ванночці з водою, а для фільтрів з індексом “А” – включенням у роботу промивного пристрою.

Фільтри оснащені лампочкою світлосигнальної арматури та мають автоматичне блокування дверей осередків, через які здійснюється доступ до струмоведучих елементів фільтра. При відкриванні цих дверей джерело високої напруги автоматично вимикається, а струмопровідні частини осередків заземлюються механічним розрядним пристроєм, що замикається на корпусі фільтра.
