Пилоуловлювальний агрегат рециркуляційний типу ПАР-ПМ

Технічні вимоги та характеристики рециркуляційного пиловловлюючого агрегату (ПАР-ПМ)

Загальний пристрій рециркуляційного пиловловлюючого агрегату (ПАР-ПМ)

Агрегат оснащений фільтруючим патронним елементом типу ФЕП і пристроєм для механічної регенерації патрона. На замовлення ПАР-ПМ може бути дооснащений додатковим фільтром типу ФяС класів від F6 до Н14 для забезпечення доочищення повітря від дрібнодисперсних аерозолів або вугільним фільтром ФяС-С для уловлювання газоподібних забруднень. У цьому випадку фільтр встановлюється на верхній частині корпусу агрегату, що збільшує його висоту на 300 мм. Вибір додаткового фільтра здійснюється в залежності від дисперсності аерозолів, що вловлюються, і вимог до чистоти повітря.

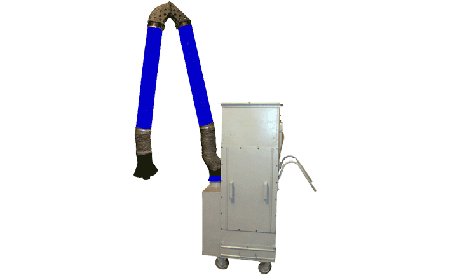

Агрегат складається з наступних основних частин: корпусу фільтра, відцентрового вентилятора, фільтруючого елемента патронного типу ФЕП (надалі, в тексті – патрон) і пристрої для механічної регенерації патрона. З одного боку ПАР-ПМ має знімні двері для встановлення патрона. Патрон встановлює в корпусі на опорні куточки, приварені по периметру корпусу, і герметично притискається до них за допомогою гуми ущільнювача і спеціальних притискних пристроїв. Двері через гуму ущільнювача герметично кріпиться до корпусу за допомогою гвинтових з’єднань. На виході повітря з агрегату встановлюється розподільна решітка повітря. Для збирання пилу в агрегаті є висувний ящик.

Агрегат оснащений чотирма колесами та ручкою за допомогою яких його можна легко переміщати по виробничому приміщенню та встановлювати у зручному для обслуговування технологічного обладнання місці. Агрегат може виготовлятися у стаціонарному виконанні. При цьому замість коліс агрегат оснащується спеціальними регульованими опорами.

Для контролю кінцевого аеродинамічного опору патрона в агрегаті використовується датчик перепаду тиску зі світловим сигналом. При досягненні патроном заданого опору подається світловий сигнал необхідність його регенерації. Регенерація патрона проводиться періодично за допомогою механічного пристрою за вимкненого вентилятора агрегату. При експлуатації до агрегату можуть приєднуватися різні консольно-поворотні пристрої, повітропроводи від місцевих відсмоктувачів або інша вентиляційна мережа. Опір цих пристроїв не повинен перевищувати запасу “вільного” тиску, вказаного в таблиці.
