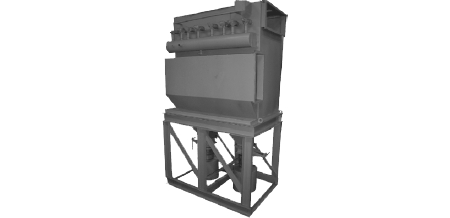

Фільтри патронні типу ФПІ

Фільтри патронні з імпульсною продувкою типу ФПІ призначені для високоефективного очищення повітря (газів) від усіх видів пилів (в т.ч. твердодиних дрібнодисперсних аерозолів) при концентраціях в повітрі, що очищається, до 10 г/м3. При вмісті пилу в повітрі, що очищається більше 10 г/м3, перед фільтром рекомендується встановлювати попередній ступінь очищення повітря у вигляді найпростіших сухих пиловловлювачів.

Як замовити

Залиште заявку і ми зв’яжемося з вами для уточнення деталей вашого замовлення та підбору необхідного обладнання.

Description
Додаткова інформація

Фільтри типу ФПІ є більш ефективними фільтрами порівняно з рукавними фільтрами і здатні вловлювати дрібнодисперсні аерозолі, що утворюються, наприклад, у процесі плазмового або лазерного різання, зварювання або інших технологічних процесів, пов’язаних з утворенням конденсаційних аерозолів. У ряді випадків очищене повітря може бути використане для рециркуляції з метою економії тепла під час опалювального сезону.

Технічні характеристики патронних фільтрів (ФПІ)

найменування показника	Значення
найменування показника	ФПІ-4	ФПІ-6	ФПІ-8	ФПІ-10	ФПІ-12	ФПІ-16	ФПІ-20	ФПІ-24	ФПІ-32
Номінальна продуктивність по газу, що очищається, м3/ч	4000	6000	8000	10000	12000	16000	20000	24000	32000
Кількість секцій, прим.	1		2		3	4		6	8
Масова концентрація пилу в газі, що очищається на вході, г/м3, (не більше)	10	10	10	10	10	10	10	10	10
Аеродинамічний опір, кПа (кгс/м2)	1,2-2,0 (120-200)
Тиск продувного повітря, МПа (кгс/см2)	0,5-0,6 (5-6)
Найбільша витрата продувного повітря, м3/год	5000	6500	9000	11500	16000	20000	23000	32000	40000
Допустимий тиск (розрідження) всередині апарату, кПа (кгс/м2)	5,0 (500)
Габаритні розміри, мм: довжина А ширина висота Н	1100 1320 2420	1600 1320 2420	2050 1320 2420	2550 1450 2420	3000 1450 2420	3950 1450 2420	2550 2916 2420	3000 2916 2420	3950 2916 2420
Маса, кг (не більше)	340	540	651	845	940	1243	1696	1886	2492

Ефективність фільтрів ФПІ зі стандартними патронами більшості видів пилів становить, зазвичай, щонайменше 99,9%. Для уловлювання дрібнодисперсних аерозолів (плазмове, лазерне різання металів тощо) може бути використаний високоефективний синтетичний матеріал з ефективністю очищення не менше 99,9% щодо частинок розміром 0,5 – 1 мкм.

Габаритні та приєднувальні розміри патронних фільтрів (ФПІ)

Тип фільтра	Розміри, мм
Тип фільтра	А	А ₁	У	У ₁	У ₂	Н	Н ₁	Н ₂	Н ₃	Н ₄	b	h	b ₂	l	t	n ₁	b ₂	n
ФПІ-4	1100	954	1320	950	612	2420	1650	708	1126	1278	270	700	338	14	155	2	310	14
ФПІ-6	1600	1454	1320	950	612	2420	1650	708	1126	1278	270	700	338	14	155	2	310	14
ФПІ-8	2050	1904	1320	950	612	2420	1650	708	1126	1278	270	700	338	14	155	2	310	14
ФПІ-10	2550	2404	1450	950	677	2420	1650	708	1126	1278	270	700	468	15	146	3	438	16
ФПІ-12	3000	2854	1450	950	677	2420	1650	708	1126	1278	270	700	468	15	146	3	438	16
ФПІ-16	3950	3804	1450	950	677	2420	1650	708	1126	1278	270	700	468	15	146	3	438	16
ФПІ-20	2550	2404	2916	950	–	2420	1650	708	1126	1278	884	700	952	15	146	6	438	24
ФПІ-24	3000	2854	2916	950	–	2420	1650	708	1126	1278	884	700	952	15	146	6	438	24
ФПІ-32	3950	3804	2916	950	–	2420	1650	708	1126	1278	884	700	952	15	146	6	438	24

Загальний пристрій патронних фільтрів (ФПІ)

Фільтр складається з корпусу, розділеного на камери неочищеного та очищеного повітря, елементів патронних типу ФЕП (надалі, в тексі – патрон), клапанної секції з керуючими електромагнітами та пристроєм управління регенерацією патронів. Заміна патронів здійснюється через знімну бічну панель, розташовану на стороні, протилежній стороні входу повітря в фільтр. Розміщення вхідних та вихідних патрубків можливе як з одного, так і з іншого боку фільтрів.

Запилене повітря через вхідний патрубок надходить у камеру, де розташовані патрони, що фільтрують. Проходячи через матеріал патронів, пил осідає на поверхні матеріалу, а очищене повітря видаляється через верхні відкриті частини патронів в камеру очищеного повітря. Регенерація фільтруючих набоїв здійснюється періодично, за заданим циклом, без відключення фільтра. Регенерація проводиться імпульсною продуванням стисненим повітрям, що надходить усередину патронів зверху через отвори в колекторах продувки. Тривалість імпульсів і частота циклів регенерації встановлюються за допомогою приладу управління регенерацією, що входить до комплекту фільтра.

Стиснене повітря для регенерації патронів має бути очищене не гірше 10 класу за ГОСТ 17433-80. Для забезпечення нормальної роботи фільтрів, видалення пилу з бункерів, повинно проводитися періодично або постійно (залежно від початкової запиленості газу). Герметизація вивантажувального отвору, необхідна під час вивантаження пилу в процесі роботи фільтра, забезпечується
за допомогою шлюзових живильників (шлюзових затворів). Можливе встановлення інших герметизуючих пристроїв.

При роботі фільтрів з двома і більше бункерами можуть застосовуватися шнекові транспортери (за окремим замовленням), які здійснюють випорожнення бункерів, а також розвантаження пилу в одній точці. Для герметизації шнекового транспортера на його вивантажувальному отворі необхідно встановити шлюзовий затвор або інші герметизуючі пристрої.

На замовлення фільтр(и) можуть бути оснащені системою автоматики, що включає: регенерацію при досягненні фільтром заданого опору; сигналізацію та захист фільтрів від підвищеної температури газів, що очищаються; керування пиловивантажувальними пристроями одного або декількох фільтрів. Система автоматики має можливість передачі всієї інформації на верхній рівень контролю та управління системою очищення повітря у комплексі з технологією, що вона обслуговує. На замовлення фільтри можуть бути виготовлені з опорою. При замовленні необхідно вказувати відстань від фланців вивантажувальних отворів до основи опори.
