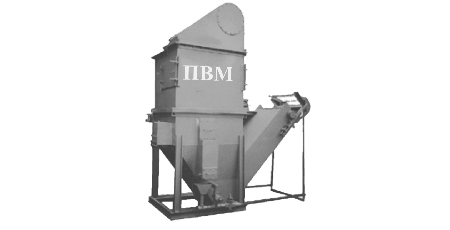

Пылеуловители типа ПВМ

Пылеуловители вентиляционные мокрые типа ПВМ предназначены для очистки воздуха, удаляемого вытяжными вентиляционными системами, от всех видов пыли, включая взрыво – и пожароопасную, полимерную, волокнистую и т. д. Не рекомендуется применять в случаях, когда улавливаемая пыль способна цементироваться и кристаллизоваться в воде, образуя прочные отложения. При начальной концентрации пыли более 10 г/м3 рекомендуется применять в качестве второй ступени после простейших сухих пылеуловителей.

Как заказать

Оставьте заявку и свяжемся с вами для уточнения деталей вашего заказа и подбора необходимого оборудования.

Description
Дополнительная информация

ПВМСА – снабжены устройством для слива шлама. ПВМКБ – снабжены скребковым механизмом для удаления шлама.
ПВМБ – снабжены боковыми карманами для слива шлама. ПВМКМА – снабжены скребковым механизмом для удаления шлама и предназначены для улавливания алюминиевой и цинковой пыли.

Общее устройство и работа пылеуловители (ПВМ)

Пылеуловители представляют собой металлический корпус, состоящий из нижней и верхней секций. В нижней секции расположены две перегородки. Нижняя секция частично заполнена водой. Запыленный воздух поступает в пылеуловитель через входное отверстие за счет разрежения, создаваемого вентилятором, контактирует с водой в канале, образуемом перегородками, и очищается от пыли. Удаление шлама осуществляется в ПВМСА путем слива через задвижку; в ПВМКБ и ПВМКМА – скребковым механизмом; в ПВМБ – уловленная плавающая пыль сливается в карман. Пылеуловители снабжены датчиками – реле уровня, которые при понижении уровня воды в ПВМ ниже минимального производят аварийную остановку вентиляторов пылеуловителей.

Технические характеристики пылеуловителей (ПВМ)

Тип пылеуловителя	Тип вентилятора*	Производи- тельность, тыс. м3/ч	Аэродинами- ческое сопротив- ление, кгс/м2	Эффектив- ность очистки, %	Габаритные размеры, мм			Масса без воды, кг
Тип пылеуловителя	Тип вентилятора*	Производи- тельность, тыс. м3/ч	Аэродинами- ческое сопротив- ление, кгс/м2	Эффектив- ность очистки, %	Б	А	С	Масса без воды, кг
ПВМ3СА	В-Ц14-46, № 2,5	3	100-200	95-99	1278	1195	3226	610
ПВМ5СА	В-ЦП6-45 №5	5			1224	1590	3500	900
ПВМ10СА	В-ЦП6-45, № 6,3	10			1514	2390	4145	1750
ПВМ20СА	В-ЦП6-45, № 8	20			2350	2304	4424	2400
ПВМ40СА	В-Ц4-76, № 10	40			2314	4385	5010	4720
ПВМ5Б	В-ЦП6-45 №5	5	100-200	95-99	1610	1420	3550	770
ПВМ10Б	В-ЦП6-45, № 6,3	10			1950	2360	4140	2310
ПВМ20Б	В-ЦП6-45, № 8	20			2810	2360	4575	3108
ПВМ40Б	В-Ц4-76, № 10	40			2900	4520	5010	5320
ПВМ5КБ	В-ЦП6-45 №5	5	100-200	95-99	3040	1536	3600	1628
ПВМ10КБ	В-ЦП6-45, № 6,3	10			3840	1414	4000	2335
ПВМ20КБ	В-ЦП6-45, № 8	20			3840	2114	4425	3560
ПВМ40КБ	В-Ц4-76, № 10	40			5930	2204	4900	5120
ПВМ5КМА**	В-ЦП6-45 №5	5	100-200	80-95	2300	1300	2315	835
ПВМ10КМА**	В-ЦП6-45, № 6,3	10	100-200	80-95	2320	2100	2550	1100

* В таблице приведена примерная комплектация пылеуловителей вентагрегатами, устанавливаемыми на крышках ПВМ.
При раздельной установке вентиляторов и ПВМ возможно применение других типов вентагрегатов. Число оборотов вентилятора и
мощность электродвигателя принимается по проекту вентиляции и уточняется при заказе. Стандартная поставка не включает вентанрегат.

** Габаритные размеры пылеуловителей ПВМКМА даны без вентилятора, устанавливаемого отдельно.

*** Высота пылеуловителей типа ПВМСА, ПВМБ, ПВМКБ приведена для варианта с размещением вентиляторов на крышках ПВМ.

По заказу пылеуловители могут изготавливаться в антикоррозийном исполнении из нержавеющей стали.
